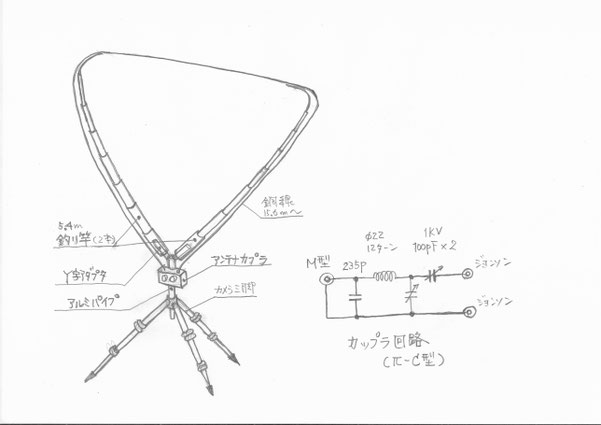

海外移動の際に使っているハイバンド用シングルエレメントのデルタループアンテナを紹介します。クワガタ型です。図を挿入してみますした、少し見辛いかも。

　材料は以下です。

１、GFRP製の釣竿（6.3mが望ましいですが、今は5.4m）2本

２、カメラ三脚（SLIKというタイプ）

３、Ｖ字アダプタ（アルミパイプ製。友人が溶接の達人のため、今回は溶接で作ってもらいました）

４、高さ調整用のアルミパイプ（Φ１８）

５、マッチング用カップラ（コンデンサはシルバードマイカ240PF程度でＯＫ）

　デルタループはインピーダンスが110オーム程度であることと、18MHZ～28MHZを一本のエレメントでこなしてしまいたい為、π－Ｃ型のカップラを作って給電点に入れています。

　π－Ｃ型にしたのは、バリコンの耐圧が低くて良いため。（市販品では１ＫＶ程度の耐圧のものしか安価で手に入りません＝門田無線さん）　調整は慣れると、アンテナアナライザを見ながら１０秒程度で可能です。バンド切り替え時間は、１分程度かと思います。

　釣竿はカーボン製は駄目で、グラスファイバー製にします。先端部のしなりが、じつはかなり重要で、見た目が良いです!　カメラ三脚は、地面に杭が打てれば必要ありません。

　銅線の長さは、１８ＭＨＺを使用しようとすると、このカップラ回路の場合、１５．６ｍ以上ないとマッチングが取れません。本当は１８ＭHZの正規長さ＝１７ｍは欲しいところ。

【性能面】

　打ち上げ角がそこそこ低いようで、給電点高さ1.5mでも結構使えています。200w出力でも、18/21MHZでVK9-EUで53から59のレポートでした（相手のアンテナ性能によると思いますが）。VK9-JAは受信で55程度でしたが、JD1からは良く飛んで、JAには59で届きます。

　サイドと正面は、TS-480HXの目盛の読みで51と53～54程度の違いがありました。Ｓで三つくらいでしょうか？
