【構造】

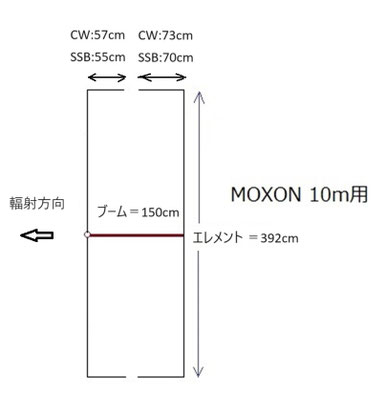

　図１のように、２エレメント八木の２つのエレメントを、８割程度の長さのところで直角に内側に折り返して、ブームと平行になるように配置した形をしています。この形状にした場合、２エレ八木よりもだいぶコンパクトになって、28MHZ、もしくは21MHZ辺りでも、一人で持ち上げることが容易になります。

　割と有名なアンテナで市販もされ、ネットで設計資料なども見つけられます。一例を上げます。

The Moxon Beam by DK7ZB, moxon yagi, moxon antenna (qsl.net)

　図の左側のエレメントが輻射器です。エレメントが右側の物より短めになっていて、CWでは（392cm+57cm+57cm=）506cmとなっています。右側が反射器で、（392cm+73m+73cm=）538cmとなっています。SSB用はCW用よりも少し短めにします。CW用の寸法でMMANAで計算してみました。

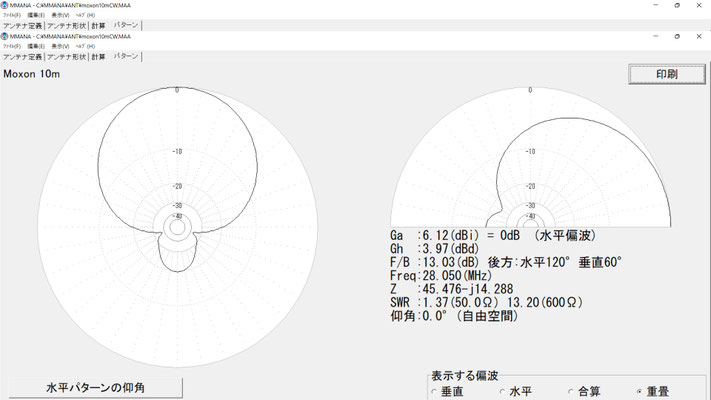

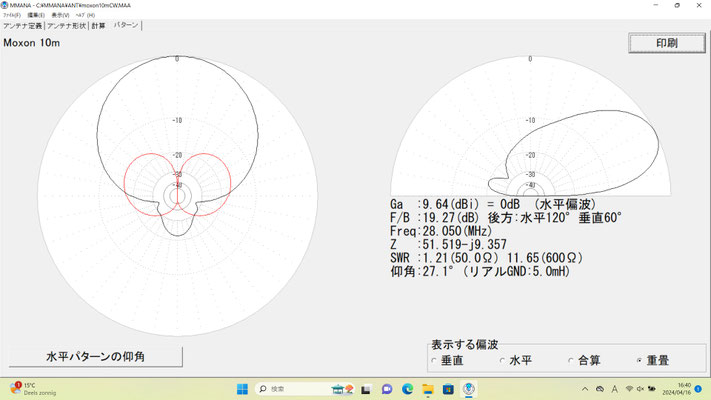

　下の最初の図が、自由空間の計算例、二番目が5mHの時のものです。

　接地面を考慮した場合は、少し垂直成分が出ていることが分かります。また、インピーダンスが50オームになっており、例の「W1JR巻きのチョークコイル付きの同軸ケーブル」を繋ぐだけで、マッチング回路無しで給電できることも分かります。

　ここで注意しなければならないのは、輻射器の給電部分はブームから絶縁して作る点です。また、反射器もできればブームと絶縁します。そう作ることによって、ノイズの影響を受けづらくなって受信性能が上がります。

【製作編】

１）ブーム

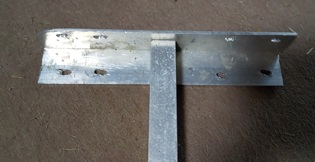

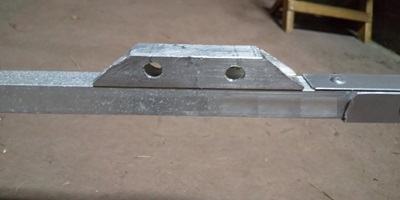

　なるべく軽量にするため、15mm*15mm*厚み1.5mmのアルミ四角パイプを使いました。その中央に二か所穴を空けて、U字ボルトを差し込めるようにします。（今回はブームそのものに穴を開けるのではなく、延長部を作って多少の移動が出来るようにしました＝写真参照。

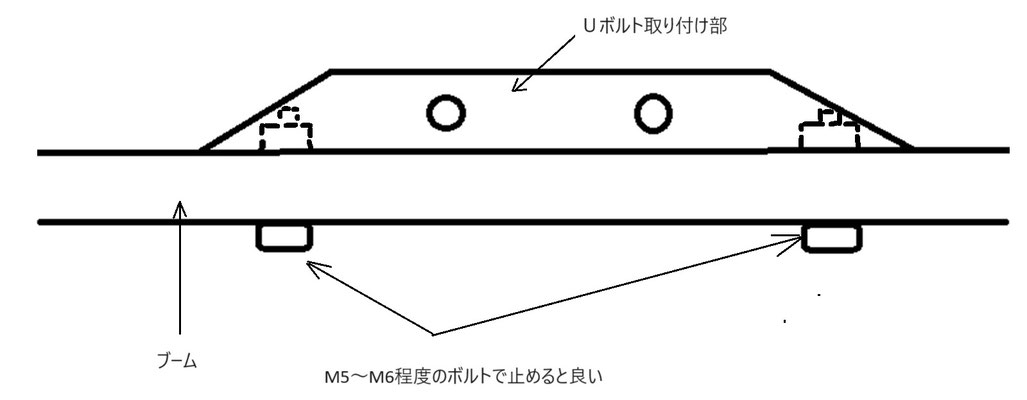

　写真では片側リベット留めになっていますが、持ち上げる時のモーメントでリベットが壊れた経験があり、このやり方の場合は図2のようなボルトで止める方法をお勧めします。

　また、末端部にＬ型のアルミ材をネジやリベットで固定し、エレメント支えを固定する部分を取り付けます。エレメント支えは結束バンドで止めました。

２）エレメント支え

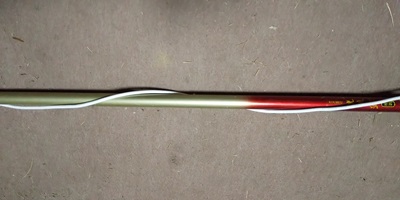

　グラスファイバー製の釣り竿を使いました。釣り竿は結束バンドを使ってブームの

　Ｌアングル部に固定します。エレメントは、若干捻り気味に釣り竿に巻き付けます。３）エレメント

　市販ACケーブルを使います。5mのものでは少し足りないので、長めのものを切って

　使うか、何かの線を使って延長します。

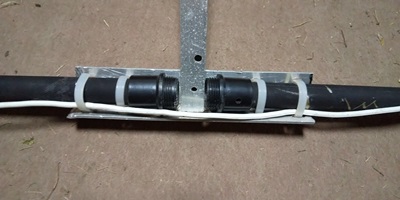

４）給電部

　プラスチックケースに穴を空けてＭ型コネクタメスを取り付け、エレメントをMコネ

　にはんだ付けします。これを繰返し結束バンド等で、ブームに取り付けます。

　（今の写真は、工作途中のもの。結束バンド用の穴が開いていない）

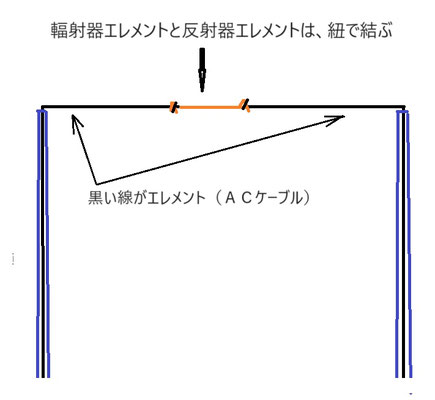

５）輻射エレメントと反射エレメントを結ぶ紐

　電気的に導通しない紐なら何でも良いです。図のように、エレメント同士を連結しま

　す。この紐の辺りのエレメント線が下に垂れないように、紐を強く引っ張ると、釣り

　竿が撓って、輻射エレメントと反射エレメントの距離がどんどん詰まってしまいます

　ので、最初にエレメント支えをブームに固定する際に、少し外側を向くようにしてい

　ます。　

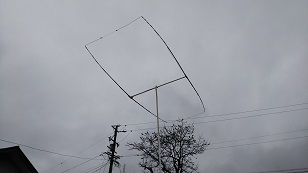

　工作具合は写真を参考にしてください。

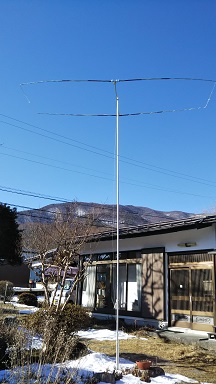

　実際の形状は真四角ではなく、ほんわりとエレメントが曲がった下図のような感じに出来上がります。引き込みする同軸ケーブルは、写真のように片側にW1JR巻きのチョークフィルタを付けておくとよく、使用ケーブルは1.5D2Vで十分です。28MHZ200Wでも問題なく動作します。
