例によって、家に余っている材料で作ってみました。

[用途]

　水平偏波が必要と言われる国内移動用

[材料]

①釣り竿二本　小笹　2.5mの長さが取れるもの

②VP13水道用エンビ管とジョイント2個

③アルミ板　厚さ1mm　10cm*20cm程度

④FT-114-43 コア 電線１ｍほど

⑤銅線　0.8mm　８ｍ

⑥小型プラスチックBOX

[仕様]

　上部水平エレメントは長さ1.3m、左右のエレメントは2.5ｍで、全長6.3mです。

　正三角形型のデルタループは、インピーダンスが１００オームくらいになりますが、一辺が短い二等辺三角形の場合、インピーダンスが下がって５０オーム付近に来ます。最初に正三角形型を作ってSWR=1.5程度だったので、セオリー通りに上辺を短くして、長さ調整でSWR=1まで追い込みました。ソータバランは使っていますが、無くても構いません。マッチング回路はFT-114コアを使って作ったソータバランが入っています。（当初、スカイドア用の51PFを入れようと思ったのですが、無くてマッチングが取れました。ところが、28MHZを作ったら、何もなしでは駄目でした。どして？）

　50.130MHZ付近を中心周波数にしましたが、50～52MHZくらいまで、十分使えます。重さは400gでした。畳んだときの最大長さは42cmで、ザックに入ります。

［2020年追記］

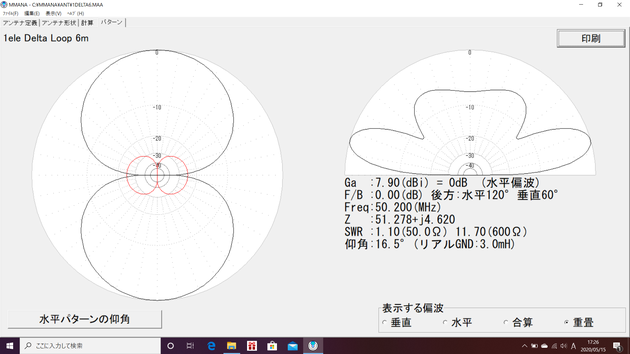

　若干の寸法調整をして、MMANAで計算してみました。斜めのエレメントは2.53m、水平エレメントは1.6mです。放射角の高いところがありますが、低いい部分の仰角が16度程度と低いため、これはこれで訳に立つかと思っています。



※ところがですね・・・。実際に作って見ると、斜めエレメント＝2.3m*2、横エレメント＝1.3mで50MHZに同調しちゃうんですよね・・・。どうしてかなあ？

アルミパイプで作り直し

　アルミパイプでの工作は滅多にしないのですが、今回、訓練兼ねて制作してみました。当初、頂上部分もアルミパイプにしたのですが、その重さで斜めエレメントが曲がってしまうので、この部分のみエナメル線にしました。詳細はブログを見てください。



　ホームセンターで売っているアルミパイプは、φ１２位だとアルマイトが掛かっていて固いですが、それより細いのは1010材で、フニャフニャです。軽量化には使えますが、弱くて曲がってこれでは不具合ですね・・・。

（HB9CVのエレメントもφ12，φ10，φ8など使ったのですが、暫くしたら垂れ下がってしまいました）
