QuadriFilar Helicoidal  Antenna

　気象衛星NOAA用の受信アンテナとして開発されたもののようで、ラージループとスモールループの「螺旋型のループ２本」を立体構造で配置したアンテナです。円偏波で右旋回型。無指向性で、偏波面が変化する信号に強いのが特徴だそうです。

　元々の設計は137MHZになっていますが、これをアレンジして、145MHZ用と433MHZ用を設計、作ってみました。

　設計には以下のHPを使わせていただきました。

Quadrifilar helicoidal antenna - Javascript on-line calculator (jcoppens.com)



　捻る回数は半回転を選び、縦横比は通常は0.4から0.3程度だそうですが、天頂よりも高度の低い時に利得が出るようにと、0.25を選びました。写真は145MHZ用ですが、少し縦長になっているのが分かります。

　全体的な大きさは、

145MHZ用：2.3m*0.9m

433MHZ用：0.76m*31cm

程度です。

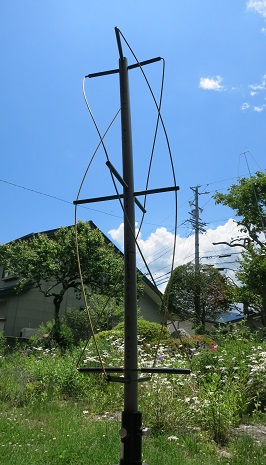

←145MHZ用

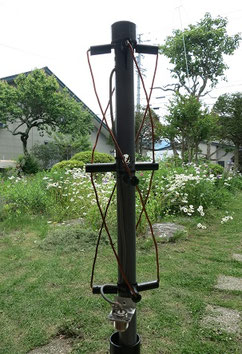

　　　　　　　　　　　　　　　　⇒433MHZ用

　 材料は以下になります。いずれも家にあった不要物を使用したのですが、エンビパイプは太陽の熱のせいか、若干曲がってます・・・。



[145MHZ用]

　ブーム：水道管パイプ VP20

　エレメント：φ3の真鍮パイプ

[433MHZ用]

　ブーム：水道管パイプ VP16

　エレメント：2mmのエナメル線（ウレタン線）



　ざっくり作ったら、145MHZ用は142MHZに、433MHZ用は401MHZに同調してしまい、あれこれ線を切って行って、目的の周波数に合わせました。

　二つのループの上の交点から同軸（1.5D2V)で給電していますが、そのケーブルの引き回しでSWRが変わってしまいます。

　普通に引っ張ると、良くて1.7。バランを入れている記事も見受け、やってましたが、SWR=2.1以下にならないので（共振はしている）、ブームに沿わせて設定することにし、いずれも目的周波数で1.2程度に収まりました。



　2021年6月時点では、まだ使ってみておりません。6月はコンテストが多数開催される月で、暇がないので、また後日。
